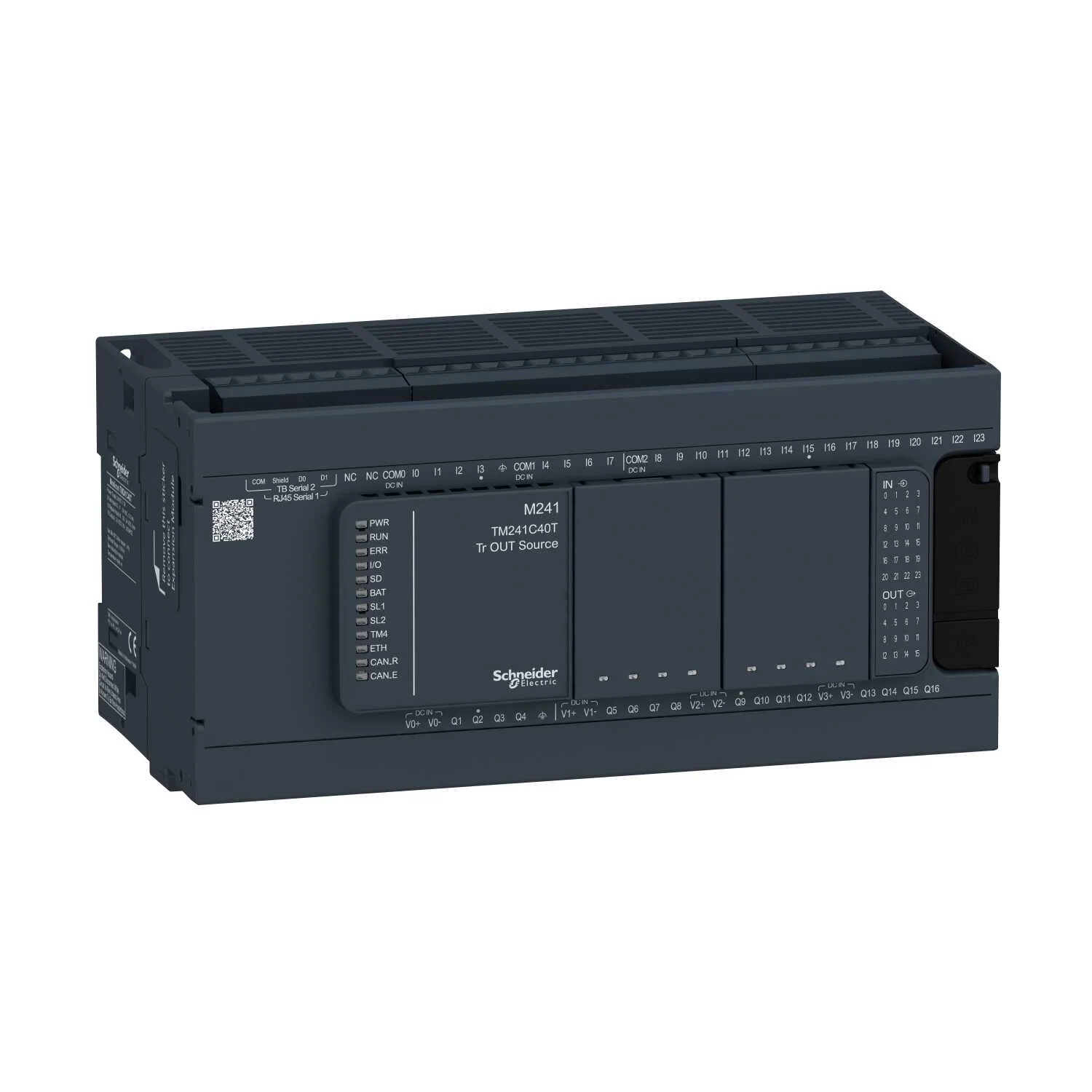

Gelince Haber Ver| Ürün Serisi | Modicon M241 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [us] Nominal Besleme Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 24, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Sayısı | 16 transistör 4 hızlı çıkış |
| Dijital Çıkış Gerilimi | 24 V DC için transistör çıkışı |
| Dijital Çıkış Akımı | 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3) 0.5 A için transistör çıkışı (Q0...Q15) |
| Dijital G/Ç Sayısı | 40 |
|---|---|
| G/Ç Genişleme Modülünün Sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 50 A |
| W Cinsinden Güç Tüketimi | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| Dijital Giriş Lojiği | Blok veya kaynak |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Dijital Giriş Akımı | 10,7 mA için hızlı giriş 7 mA için giriş |
| Giriş Empedansı | 4,7 kOhm için giriş 2.81 kOhm için hızlı giriş |
| Yanıt Süresi | <= 2 µs açma, I0...I7 terminaller için hızlı giriş <= 2 µs kapama, I0...I7 terminaller için hızlı giriş <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış 50 µs açma, I0...I15 terminaller için giriş 50 µs kapama, I0...I15 terminaller için giriş <= 34 µs açma, Q0...Q15 terminaller için çıkış <= 250 µs kapama, Q0...Q15 terminaller için çıkış |
| Yapılandırılabilir Filtreleme Süresi | 1 s için hızlı giriş 12 ms için hızlı giriş 0 ms için giriş 1 ms için giriş 4 ms için giriş 12 ms için giriş |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| Çıkış Gerilimi Limitleri | 30 V DC |
| Ortak Çıkış Başına Maksimum Akım | 2 A |
| Maksimum Çıkış Frekansı | 20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu) 1 kHz için çıkış |
| Doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Maksimum Kaçak Akımı | 5 µA için çıkış |
| Maksimum Gerilim Düşüşü | <1 V |
| Maksimum Tungsten Yükü | <2,4 W |
| Koruma Tipi | Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması için hızlı çıkış |
| Sıfırlama Süresi | 10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış |
| Bellek Kapasitesi | 64 MB için sistem belleği RAM |
| Yedeklenen Veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| Veri Depolama Ekipmanı | <= 16 GB SD kart (opsiyonel) |
| Pil Tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| Yedekleme Süresi | 2 yıl -de 25 °C |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| Uygulama Yapısı | 8 olay görevi 8 harici olay görevi 4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi |
| Gerçek Zamanlı Saat | Ile |
| Saat Sapması | <= 60 s/ay -de 25 °C |
| Konumlama Fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz) |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 200 kHz 16 Standart giriş -de 1 kHz |
| Kontrol Sinyali Tipi | A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
| Entegre Bağlantı Tipi | Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB portuile mini B USB 2.0 konnektör |
| Besleme | (seri 1)seri bağlantı besleme: 5 V, <200 mA |
| Iletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
| Haberleşme Port Protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR 1 LED (yeşil) for RUN 1 LED (kırmızı) for modül hatası (ERR) 1 LED (kırmızı) for G/Ç hatası (G/Ç) 1 LED (yeşil) for SD kart erişimi (SD) 1 LED (kırmızı) for BAT 1 LED (yeşil) for SL1 1 LED (yeşil) for SL2 1 LED (kırmızı) for TM4'te (TM4) bara hatası Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış |
| Yalıtım | Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Hızlı giriş ve dahili lojik arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Çıkış grupları arasında -de 500 V AC |
| İşaretleme | CE |
| Kesinti Dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 95 mm |
| Genişlik | 190 mm |
| Ürün Ağırlığı | 0,62 kg |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 508 |
|---|---|
| Ürün Sertifikaları | RCM cULus CE UKCA DNV-GL ABS LR |
| Elektrostatik Deşarja Direnç | 8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2 |
| Elektromanyetik Alanlara Direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) |
| Radyo Frekansi Alanlarinin Yol Açtigi Iletimli Kesintilere Direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| Elektromanyetik Emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011 |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Çalışma Için Ortam Hava Sıcaklığı | -10…50 °C (dikey kurulum) -10…55 °C (yatay kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| Ip Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Kirletme Derecesi | 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı |
| Darbe Dayanımı | 15 gn için 11 ms |
| Package 1 | PCE, 1 Adet, 11,000 cm x 12,800 cm x 23,000 cm, 758,000 g |
|---|---|
| Package 2 | S03, 6 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 5,186 kg |
| Garanti (Ay Olarak) | 18 |
|---|
