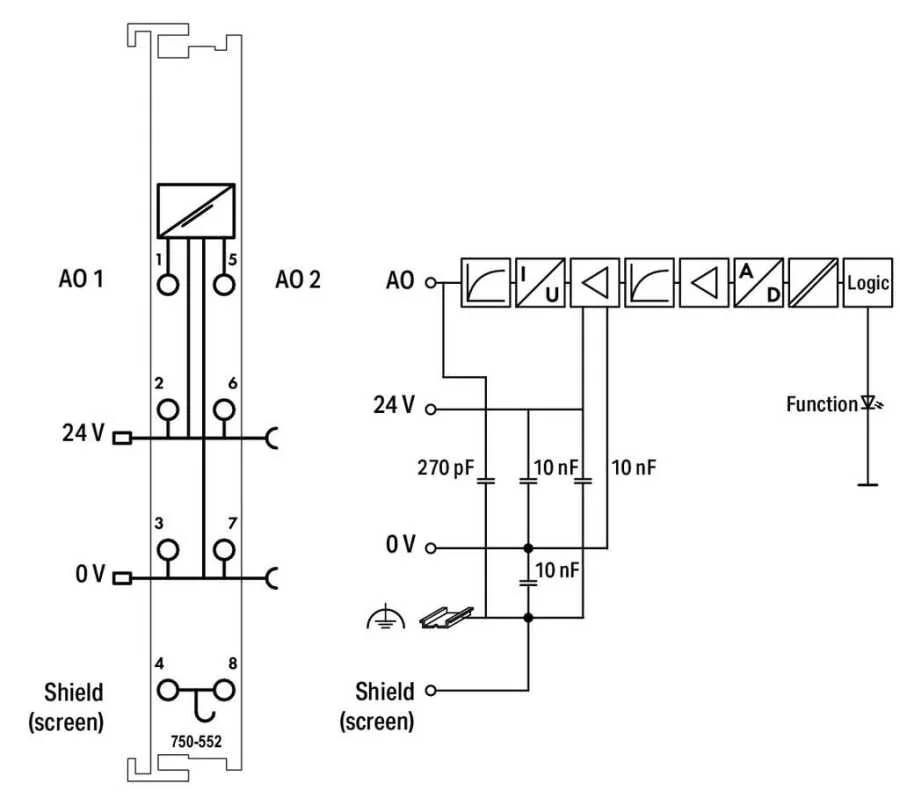

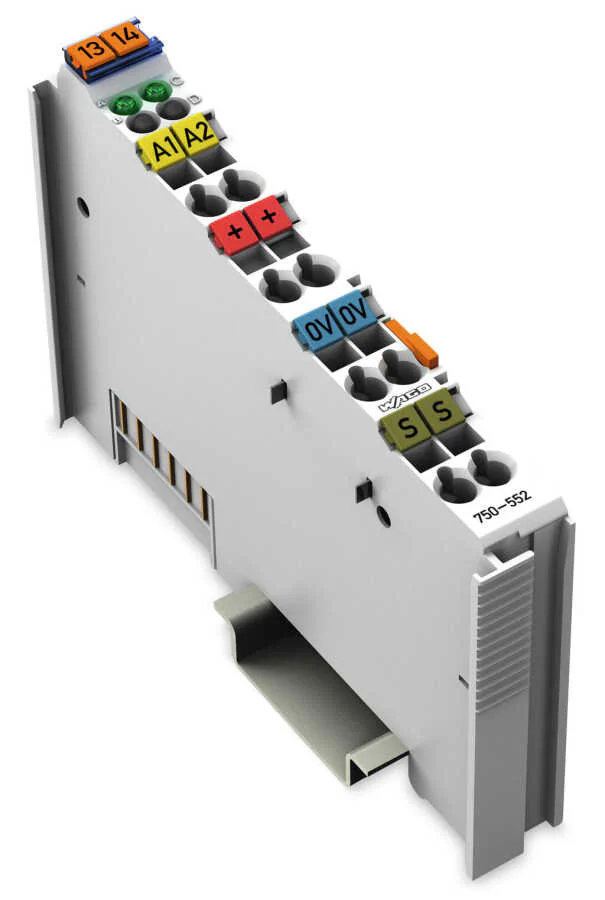

Bu analog çıkış modülü, standart 0–20 mA sinyalleri üretir.
Çıkış sinyali elektriksel olarak yalıtılmış olup 12 bit çözünürlükte iletilir.
Güç, saha tarafından alınır.
Hesabım
Sepetim
Yukarı
.png)
Tükendi
Gelince Haber VerBu analog çıkış modülü, standart 0–20 mA sinyalleri üretir.
Çıkış sinyali elektriksel olarak yalıtılmış olup 12 bit çözünürlükte iletilir.
Güç, saha tarafından alınır.
| Analog Çıkış Sayısı | 2 |
|---|---|
| Toplam Kanal Sayısı (modül) | 2 |
| Sinyal Tipi | Elektrik |
| Sinyal Akımı Türü | 0 … 20 mADC |
| Aktüatör Bağlantısı | 2 x (2 telli) |
| Çözünürlük [bit] | 12 Bit |
| Bit Genişliği | 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı) |
| Yük Empedansı (çıkış/akım) | ≤ 600 Ω |
| Çevirme Süresi (tip.) | 2 ms |
| Ölçüm Hatası, Referans Sıcaklığı | 25 °C |
| Ölçüm Hatası, Sapma Maks. Son Ölçüm Aralığı Değerinden | 0,1 % |
| Sıcaklık Hatası Maks. Ölçüm Aralığının Bitiş Değerinden | 0,01 %/K |
| Çıkış Hatası, Sapma Maks. Üst Aralık Değerinden | 0.1 % |
| Sıcaklık Hatası Maks. Üst Aralık Değerinden | 0.01 %/K |
| Doğrusallık | ±10 µA |
| Sistem Besleme Gerilimi | 5 VDC; veri kişileri aracılığıyla |
| Akım Tüketimi, Sistem Beslemesi (5 V) | 70 mA |
| Saha Besleme Gerilimi | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |
| Göstergeler | LED (A, C) green: Function AO 1, AO 2 |
| Gelen Güç Atlama Teli Kontaklarının Sayısı | 2 |
| Giden Güç Atlama Teli Kontaklarının Sayısı | 2 |

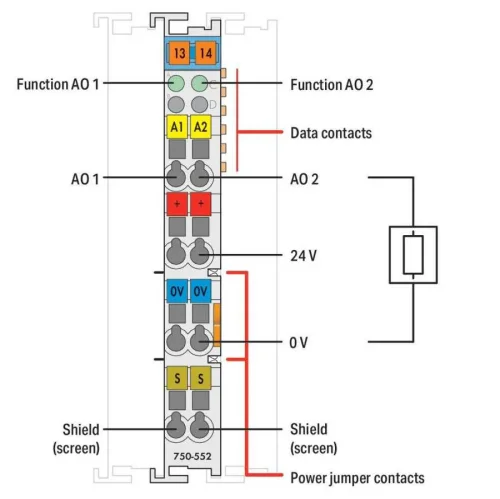

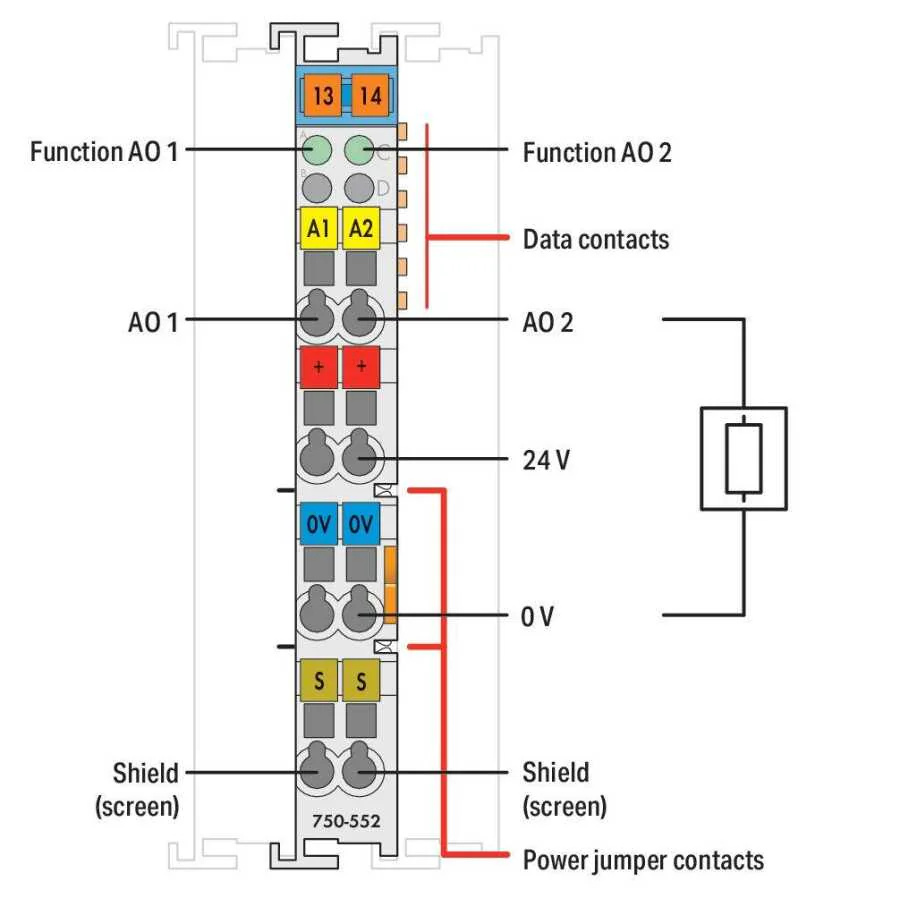

| Bağlantı Teknolojisi: Giriş/çıkışlar | 8 x CAGE CLAMP® |
|---|---|
| Bağlanabilir Iletken Malzemeler | Bakır |
| Bağlantı Türü | Girişler / Çıkışlar |
| Tek Damarlı Boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce Bükümlü Kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma Uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Genişlik | 12 mm / 0.472 inches |
|---|---|
| Yükseklik | 100 mm / 3.937 inches |
| Derinlik | 69,8 mm / 2.748 inches |
| Din-35 Rayının Üst Kenarından Itibaren Uzunluk | 62,6 mm / 2.465 inches |
| Montaj Tipi | DIN-35 ray |
|---|---|
| Tak-çıkar Konnektör | Hayır |
| Renk | light gray |
|---|---|
| Gövde Malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın Yükü | 0,937 MJ |
| Ağırlık | 50,1 g |
| Uygunluk Işareti | CE |
| Çevre Hava (çalışma) Sıcaklığı | 0 … +55 °C |
|---|---|
| Çevreleyen Hava (depolama) Sıcaklığı | -40 … +85 °C |
| Koruma Sınıfı | IP20 |
| Kirlilik Derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma Yüksekliği | 0 … 2000 m |
| Montaj Pozisyonu | Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom |
| Nısbi Nem (yoğuşmasız) | 95 % |
| Titreşime Dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe Direnci | IEC 60068-2-27 'e göre 15g |
| Emc'nin Parazite Karşı Bağışıklığı | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| Emu: 1 - Enterferans Emisyonu | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici Maddelere Maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| %75 Bağıl Nemde Izin Verilen H2s Kirletici Konsantrasyonu | 10 ppm |
| %75 Bağıl Nemde Izin Verilen So2 Kirletici Konsantrasyonu | 25 ppm |
| Ürün Grubu | 15 (I/O System) |
|---|---|
| Ambalaj. Birim | 1 Adet |
| Sap'nin Tipik Paketlemesi | box |
| Sap Tesis 01'den Menşei | DE |
| Gtin | 4045454393601 |
| Sap Tesis 01'den Gümrük Tarifesi No. | 85389099990 |
| Unspsc | 32101513 |
|---|---|
| Ecl@ss 10.0 | 27-24-26-01 |
| Ecl@ss 9.0 | 27-24-26-01 |
| Etm 9.0 | EC001596 |
| Etm 10.0 | EC001596 |
| Eccn | NO US CLASSIFICATION |
| Cas-no. | 1303-86-2 1317-36-8 7439-92-1 |
|---|---|
| Reach Aday Listesi Maddesi | Diboron trioxide Lead Lead monoxide |
| Rohs Uyumluluk Durumu | Compliant,With Exemption |
| Rohs Muafiyeti | 6(c) 7(a) 7(c)-I 7(c)-II |
| Scip Bildirim Numarası (avusturya) | 8d6f9d3f-c9a9-457d-8080-1597d446531c |
| Scip Bildirim Numarası (belçika) | 10445f10-3331-4925-8c06-6131b34546f4 |
| Scip Bildirim Numarası (bulgaristan) | 2dc12cde-3e99-4d2a-a038-55e96b797d7e |
| Scip Bildirim Numarası (çek Cumhuriyeti) | 3d449828-c3e0-4b1d-ae3b-a8a643180a53 |
| Scip Bildirim Numarası (danimarka) | b76f588c-de8e-4edb-8e33-3d72c3881457 |
| Scip Bildirim Numarası (finlandiya) | 32ac51bc-a0d0-4a13-9a86-2d632e39bbb2 |
| Scip Bildirim Numarası (fransa) | 3a36662c-a9e3-444f-a2be-7e62a8591e0b |
| Scip Bildirim Numarası (almanya) | 5bb7a5c1-e4e1-4554-bccb-c49aa13774be |
| Scip Bildirim Numarası (macaristan) | fdc763be-9990-4f16-a57e-f615a139b4f7 |
| Scip Bildirim Numarası (i̇talya) | e1d50dab-6710-494e-bc02-3f6c1f5773b0 |
| Scip Bildirim Numarası (hollanda) | f51a6d02-5668-4c4b-9c42-a96ebee4d071 |
| Scip Bildirim Numarası (polonya) | cb5c1d96-3327-4d0c-933d-20383bd67db1 |
| Scip Bildirim Numarası (romanya) | d3a99d98-d181-4c15-92f2-c33399d7ba22 |
| Scip Bildirim Numarası (i̇sveç) | 3c62fe7d-c73f-442a-a3e4-de2449a6dc5c |
